原装进口 Arduino Micro 控制器 ATmega32U4开发板 A000053

来源: 奥松-Phoebe 2016-2-15 17:15 显示全部楼层 |阅读模式
本帖最后由 奥松-Phoebe 于 2016-2-15 17:15 编辑

产品介绍:

Arduino Micro是与Adafruit合同开发的基于ATmega32u4的微控制器。Arduino Micro有20个数字输入/输出引脚(其中7个引脚可用作PWM输出,12个引脚用作模拟输入)、一个16 MHz晶体振荡器、一个微型USB连接器、一个ICSP Header和一个复位按钮。Arduino Micro含有支持微控制器所需的一切;只需利用微型USB电缆将其连接到计算机即可启动。其外形使之很容易放置在面包板上。 Micro与Arduino Leonardo类似:ATmega32u4内置USB通信功能,不必配备辅助处理器。这样,使Micro在所连接的计算机上显示为鼠标和键盘——除虚拟(CDC)串行/ COM端口之外。另外,它还具备支持电路板操作的其他功能。

产品图片:

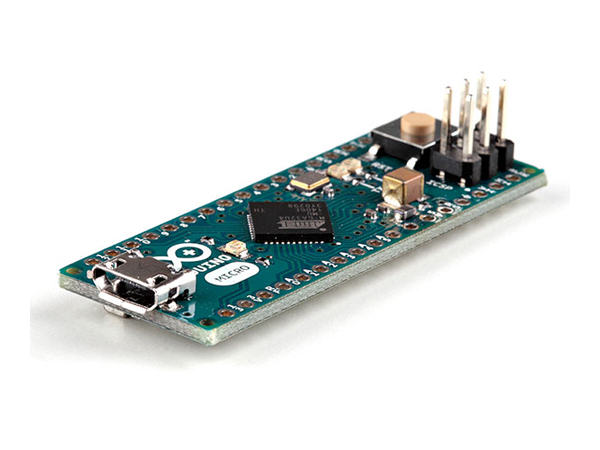

Arduino Micro是与Adafruit合同开发的基于ATmega32u4的微控制器。

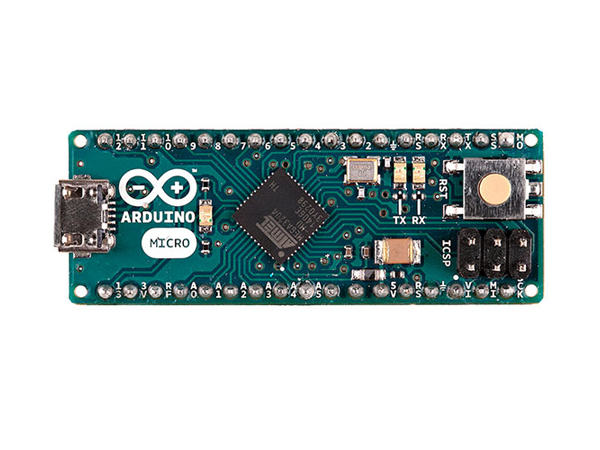

Arduino Micro的引脚映射显示所有引脚的完整功能,以便像在Leonardo中一样使用。

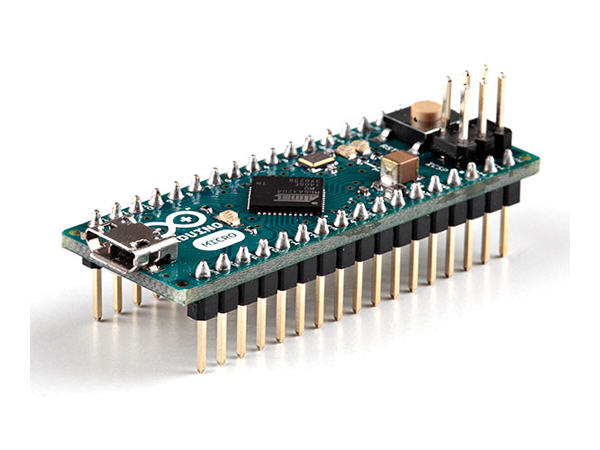

官方原装正品 品质上乘

产品参数:
  • 1.微控制器:ATmega32u4
  • 2.工作电压:5V
  • 3.输入电压(推荐):7-12V
  • 4.输入电压(范围):6-20V
  • 5.数字输入/输出引脚;20
  • 6.PWM Channels:7
  • 7.PWM通道:12
  • 8.每个I/O引脚的直流电流:40 mA
  • 9.3.3V引脚的直流电流:50 mA
  • 10.Flash Memory:32 KB (ATmega32u4),其中4 KB由引导加载程序使用
  • 11.SRAM:2.5 KB (ATmega32u4)
  • 12.EEPROM:1 KB (ATmega32u4)
  • 13.时钟速度:16 MHz 14.长度:48 mm
  • 15.宽度:18 mm
  • 16.重量:13 g


使用说明

Arduino Micro可以通过微型USB连接或外部电源加电。自动选择电源。外部(非USB)电源可来自直流电源或电池。来自电池或直流电源的引线可连接到Gnd和Vin引脚。

该电路板可以使用6至20伏外部电源供电。不过,如果供电电压小于7V,5V引脚的供电电压可能小于5伏,电路板可能不稳定。如果供电电压超过12V,稳压器可能过热,损坏电路板。推荐供电电压范围为7至12伏。

电源引脚如下:

  • 1.VIN:Arduino电路板在使用外部电源时的输入电压(相对于来自USB连接或其他稳压电源的5伏)。你可以通过该引脚提供电压。
  • 2.5V:用于为微控制器及电路板上其他组件供电的稳压电源。这可以通过板载稳压器来自VIN,或者通过USB或另一个5伏稳压来供电。
  • 3.3V:板载稳压器产生的3.3伏电源。最大电流消耗为50 mA。
  • 4.GND:接地引脚。


产品特色

使用pinMode()、digitalWrite()和digitalRead()函数,Micro上20个数字输入/输出引脚中的每一个都可用作输入或输出端口。其工作电压为5伏。每个引脚都可提供或接受最大40 mA的电流,内部上拉电阻(默认断开)为20-50千欧。此外,一些引脚具有专用功能:

  • 1.串口:0 (RX)和1 (TX)。用于利用ATmega32U4硬件串口功能接收(RX)和发送(TX)TTL串行数据。注意,在Micro上,串口类是指USB (CDC)通信;对于引脚0和1上的TTL串口,使用Serial1类。
  • 2.TWI:2(SDA)和3(SCL)。支持利用Wire库进行TWI通信。
  • 3.外部中断:0(RX)、1(TX)、2和3。这些引脚可被配置为在低值、上升沿或下降沿或值的变化时触发中断。参阅attachInterrupt()函数,了解详情。
  • 4.PWM:3、5、6、9、10、11和13。提供具备analogWrite()函数的8位PWM输出。
  • 5.SPI:在ICSP Header。这些引脚支持利用SPI库进行SPI通信。注意,SPI引脚并不连接到任何数字输入/输出引脚,就像在Arduino Uno上一样,SPI引脚仅在ICSP连接器和标有MISO、MOSI和SCK的近旁引脚上可用。
  • 6.RX_LED/SS:这是用于Leonardo的一个额外的引脚。它连接到RX_LED,指示在USB通信过程中的传输活动,但也可用作SPI通信中的从选择引脚(SS)。
  • 7.LED 13:有连接到数字引脚13的内置LED。当引脚为HIGH值时,LED点亮,当引脚为LOW值时,LED熄灭。
  • 8.模拟输入:A0-A5、A6 - A11(在数字引脚4、6、8、9、10和12上)。Micro有共计12个模拟输入引脚,引脚A0到A5直接在引脚上标记,你可以访问的其他引脚A6到A11,为使用常量的代码形式,分别在数字引脚4、6、8、9、10和12上共享。全部引脚也全都可以用作数字I/O。每个模拟输入引脚的分辨率为10位(即1024个不同的值)。默认情况下,模拟输入的大小从接地到5伏不等,尽管可以利用AREF引脚和analogReference()函数改变其范围的上限值。

电路板上还有其他一对引脚:

  • 1.AREF:模拟输入的参考电压。配合analogReference()使用。
  • 2.Reset:设置为LOW时,对微控制器进行重置。通常用于向扩展板添加复位按钮。
