Arduino Steven 控制器 ATMEGA32U4 Arduino mini 控制器

来源: 奥松-Phoebe 2016-1-20 09:56 显示全部楼层 |阅读模式
本帖最后由 奥松-Phoebe 于 2016-1-20 09:56 编辑

产品介绍:

Steven控制器是奥松机器人推出的一款mini控制器,主控芯片采用ATMEGA32U4。这款mini控制器体积较小,使用方便,且板载一个数字IO、一个模拟IO及一个I2C接口,通过外部电源供电(7-15V),数字端口可驱动舵机工作,功能强大。板载4个M3固定孔,使用灵活,采用沉金工艺,外观美观大方,非常适合对控制器体积要求比较严格的场合。

产品图片:

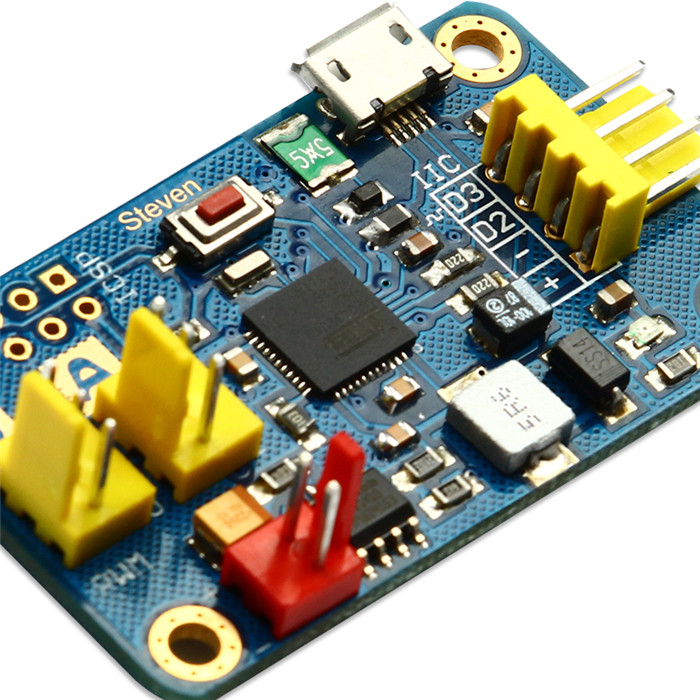

mini控制器 体积较小 使用方便

板载特设4个M3固定孔 使用灵活



板载一个数字IO和一个模拟IO,使用更加方便


接口采用防插反插针,防止非专业人员误操作

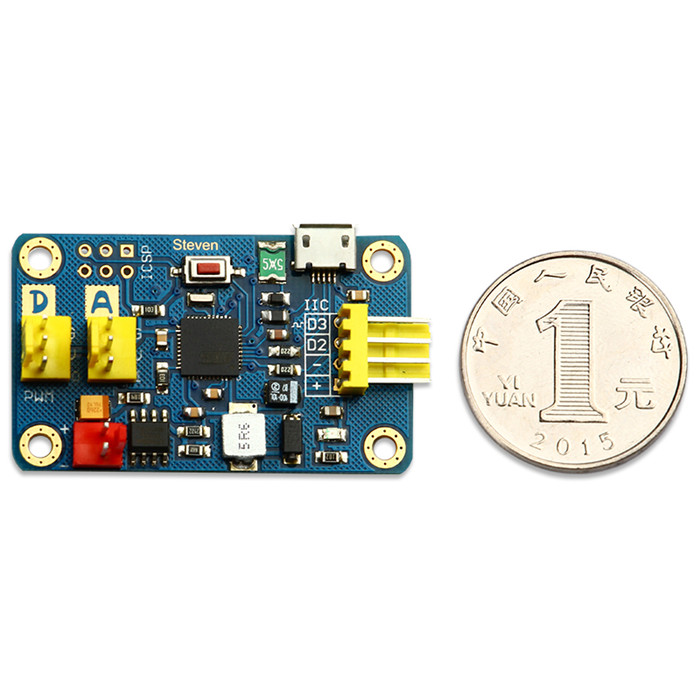

Steven控制器实物与硬币大小对比图 小巧美观


产品参数:
  • 1.产品名称:Steven控制器
  • 2.产品货号:RB-01C102
  • 3.微控制器:ATMEGA32U4(处理速度可达16MIPS)
  • 4.工作电压:DC +5V(USB直接供电)
  • 5.外部供电电压:建议DC +7V~+15V
  • 6.输出电压: DC +5V
  • 7.数字接口:D2、D3、D10(D2、D3用于I2C)
  • 8.模拟接口:A1
  • 9.尺寸大小: 30mm x 50mm
  • 10.重量大小:8g
  • 11.引脚定义:
  • a.D2:数字引脚2
  • b.D3:数字引脚3
  • c.10:数字引脚10
  • d.1:模拟引脚1
  • e.-/G:电源地
  • f.+/V:电源正极
使用说明
  • 1.I2C接口直接连接LED bar的I2C引脚(GPIO 2接SDA,GPIO 3接SCL)
  • 2.数字IO接口直接连接到360度舵机
  • 3.模拟A1接口直接连接到URF02超声波传感器

连接示意图

I2C接口直接连接LED bar的I2C引脚(D2接SDA,D3接SCL)

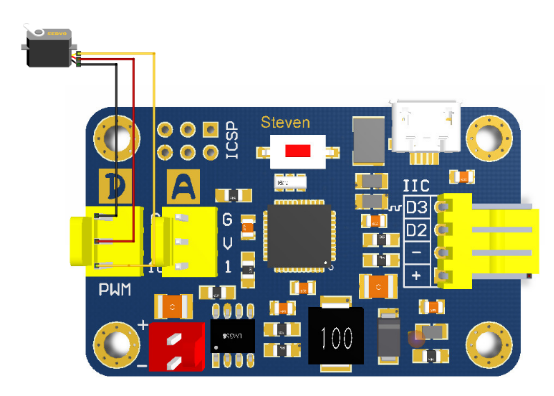

数字IO接口直接连接到360度舵机




回复

使用道具 举报

大神点评1

luxxsys 2016-6-25 15:11 显示全部楼层
这款是没有串口引脚的吗?只能用usb作串口?想用无线串口,有办法吗?
回复 支持 反对
