HCNE1-0530 框架式电磁铁 12V推拉式 微型直流 推拉式5N 行程10mm

产品介绍:
HCNE1-0530是奥松机器人最新推出的一款框架式电磁铁,HCNE1-0530电磁铁作为远程自动化设备的执行元件,容易固定 ,温升稳定,低磨擦确保高效率可延长产品寿命,结构设计简易可靠。电磁铁不适宜长时间通电,没有能长时间通电的电磁铁,单次通电工作时间最好控制在5秒以内。最长不要超过1分钟。长时间通电需要足够时间散热,长时间通电导致电磁铁温度升高,温度太高可能会烧坏线圈。


产品图片:

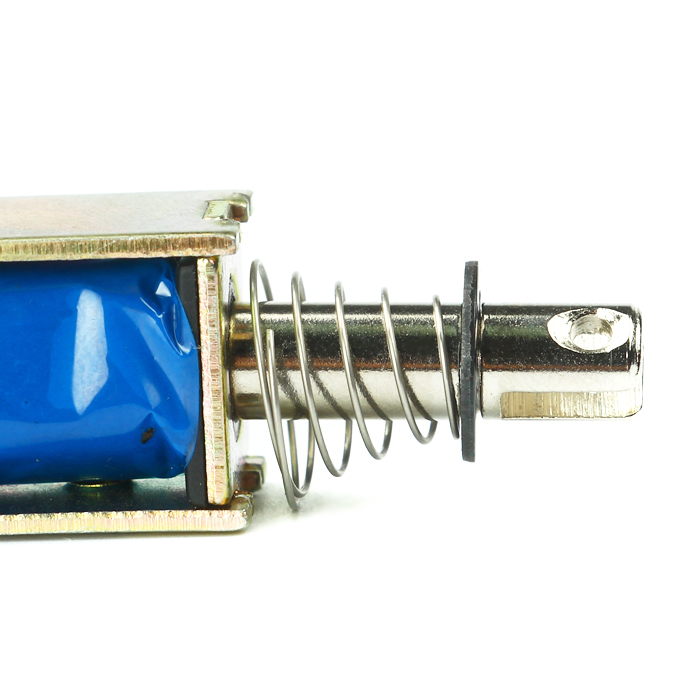

通电后铁芯往里拉动负载

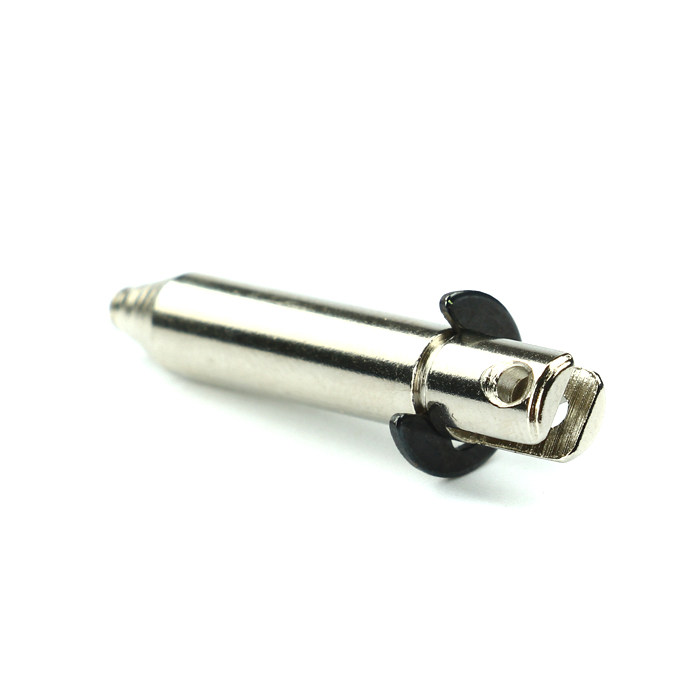

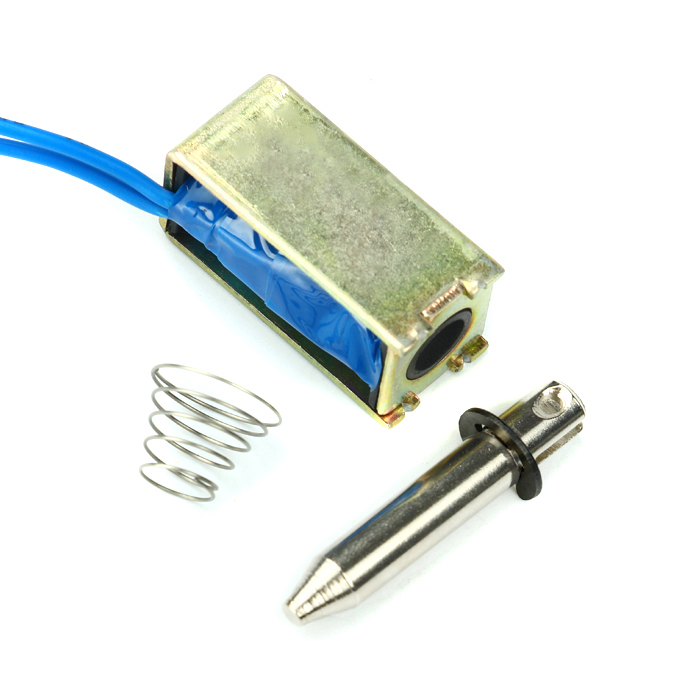

铁芯无定位是可以拿出来的,没有固定的

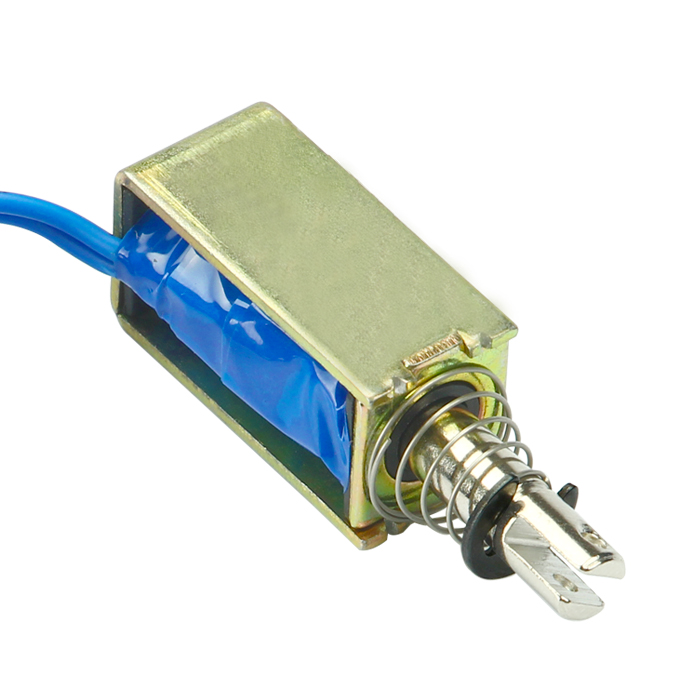

框架式电磁铁

结构设计简易可靠

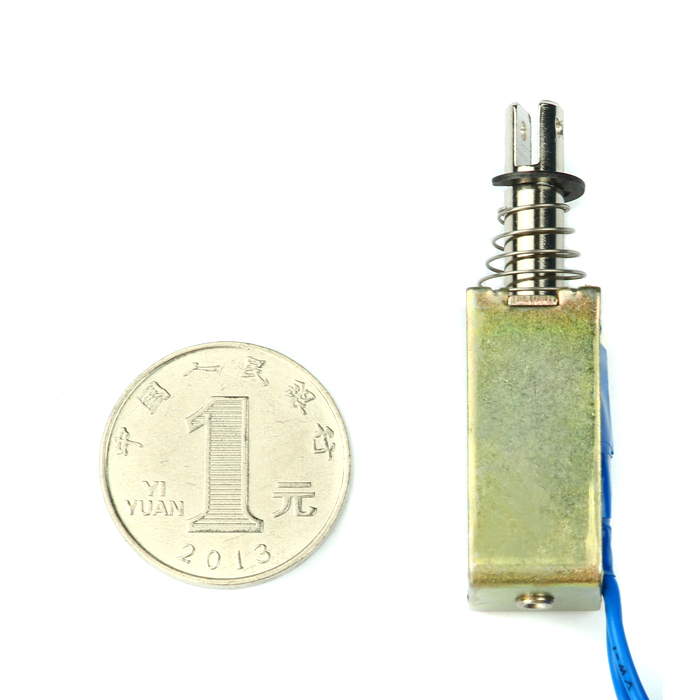

微型电磁铁,宽度还不到一角硬币大小

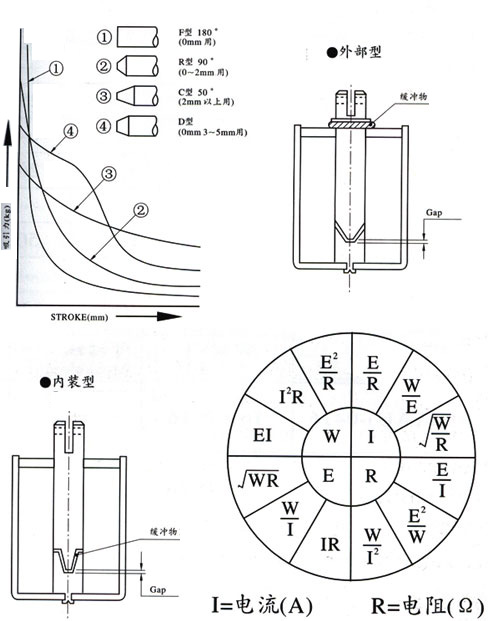

框架式电磁铁工作原理图

HCNE1-0530电磁铁型号含义

框架式电磁铁安装尺寸





框架式电磁铁通电率



框架式电磁铁断面图

产品参数:

1.规格尺寸:13X15X30(mm)

2.工作电压:12(V)

3.初吸力:5(N)

4.框架式电磁铁工作原理为:通电吸,断电复位,行程10mm作为自动化设备的执行元件之用途。

5. 单次通电工作时间:1~10s(秒)

6.操作条件:

1)操作温度:-5℃到40℃之间电磁阀 不会凝固

2)操作湿度:相对湿度45%到85%之间电磁阀 不会凝固

3)储存温度:-40℃到75℃之间电磁阀 不会凝固

4)储存湿度:相对湿度0%到95%之间电磁阀 不会凝固

7.性能要示: 温升:65以下(等级A) 寿命:在负载状况下,可使用一百万个周期以上

8.测试环境:

1)环境温度:23±2℃

2)相对湿度:50±10%

3)大气压力:1013MPa

4)绝缘阻抗:以500VDC绝缘阻抗器量测时,线圈与轭铁之间需具有至少100MΩ之绝缘阻抗

5)绝缘强度:线圈与轭铁间之绝缘强度应至少可以承受600VAC/1分钟


应用范围:

1、游乐器 老虎机 各种选币器

2、贩卖机 各种贩卖机 换币器 售票机

3、办公设备 列表机 电脑设备 传真机 打卡机 影印机 打字机 收银机 绘图机 开饮机

4、运输设备 自动门锁 安全皮带锁 汽车电磁阀 停车设备

5、家电用品 录音机、录影机 电子琴 自动编织机 伴唱机

6、其他 包装机 机械手 农牧设备 冲压设备 防火、防盗器 省水电磁阀


特性:

1、容易固定以及连接负载

2、温升稳定,可延长产品寿命并确保良好性能

3、E扣环及橡皮垫圈使电磁阀静音运作

4、低磨擦确保高效率并延长寿命

5、结构设计简易可靠
