原装进口 Arduino Mega 2560 控制器板 Arduino uno升级 A000067

来源: 奥松-Phoebe 2016-3-26 09:03 显示全部楼层 |阅读模式

通知:
      祝贺奥松机器人成为意大利Arduino中国区域代理商,意大利Arduino官方对奥松机器人企业资质、行业地位、业务能力、技术条件以及售后服务等多方面经过数月考核,通过认证,并授予奥松机器人成为意大利Arduino官方授权的中国大陆地区代理经销商。购买Aduino原装正版产品请认准官方授权!


产品介绍:
       2013年哈尔滨奥松机器人科技股份有限公司正式成为意大利第一大电子开源硬件巨头公司Arduino中国区域代理商。 Arduino Mega 2560微控制器板是一款基于ATmega2560的微控制器板。它有54个数字输入/输出引脚(其中15个可用作PWM输出)、16个模拟输入、4个UART(硬件串行端口)、1个16 MHz晶体振荡器、1个USB连接、1个电源插座、1个ICSP头和1个复位按钮。它包含了支持微控制器所需的一切;只需通过USB电缆将其连至计算机或者通过AC-DC适配器或电池为其供电即可开始。Mega与面向Arduino Duemilanove或Diecimila的盾板大多都兼容。它未使用FTDI USB转串口驱动器芯片。它反而将Atmega16U2(R1和R2板内的Atmega8U2)编制成USB转串口转换器。R2有1个电阻器,能将8U2 HWB线路接地,从而更轻松地进入DFU模式。R3的1.0 管脚: 在AREF引脚附近添加了SDA和SCL引脚,在RESET引脚附近添加了另外2个新引脚,IOREF让盾板能够适应电路板提供的电压。Atmega 16U2取代了8U2,具有更强大的复位电路。

产品图片:

可与Arduino 传感器扩展板链接,扩展接口更多,不用再为接口不够而担心

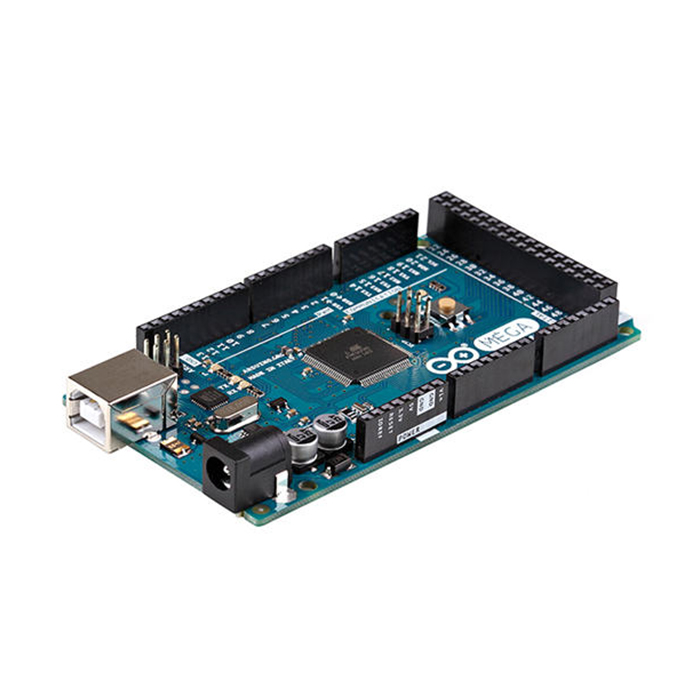

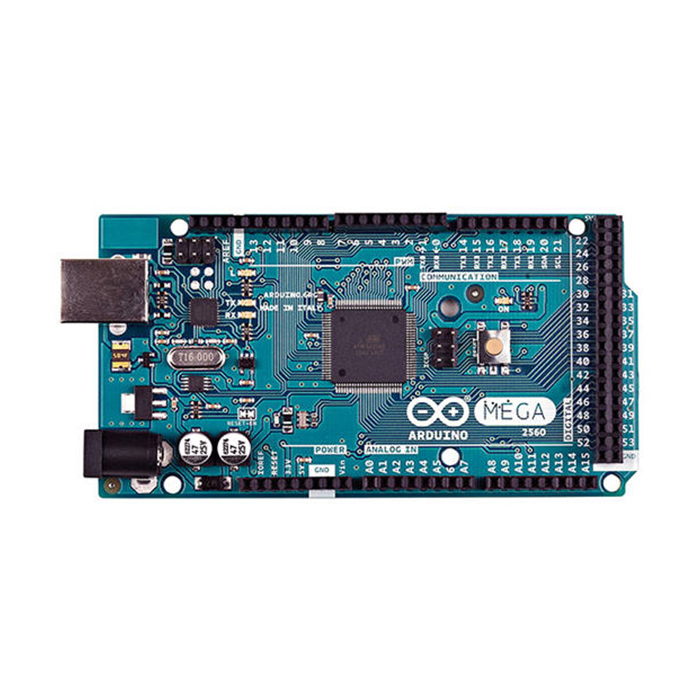

54个数字输入/输出引脚、16个模拟输入、4个UART硬件串行端口

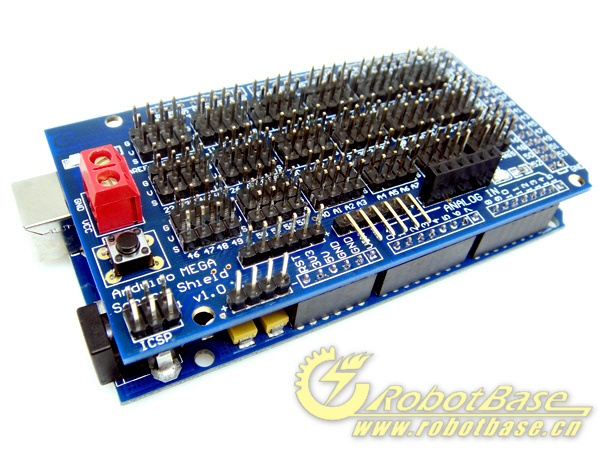

【选购】Arduino MEGA传感器扩展板与Arduino 2560控制器无缝插接


产品参数:

  • 1.微控制器:ATmega2560
  • 2.工作电压:5V
  • 3.输入电压(推荐值):7-12V
  • 4.输入电压(极限值):6-20V
  • 5.数字I/O引脚:54(其中15个提供PWM输出)
  • 6.模拟输入引脚:16
  • 7.每个I/O引脚的DC电流:40 mA
  • 8.3.3V引脚的DC电流:50 mA
  • 9.Flash Memory:256 KB,其中8 KB被启动加载器占用
  • 10.SRAM:8 KB
  • 11.EEPROM:4 KB
  • 12.时钟速度:16 MHz

电源引脚如下:

  • 1.VIN. 使用外部电源时Arduino板的输入电压(与通过USB连接或其它稳压电源提供的5V电压相对)。可以通过该引脚提供电压,或者如果通过电源插座提供电压,则可通过该引脚使用它。
  • 2.5V. 该引脚通过电路板上的稳压器输出5V电压。电路板可由DC电源插座(7-12V)、USB连接器(5V)或电路板的VIN引脚(7-12V)供电。通过5V或3.3V引脚供电会旁路稳压器,从而损坏电路板。我们不建议如此。 3.3V
  • 3.板载稳压器产生的3.3V电源。最大电流消耗为50 mA。
  • 4.GND. 接地引脚 5.IOREF. Arduino板上的该引脚提供微控制器的工作电压参考。配置得当的盾板可以读取IOREF引脚电压,选择合适的电源或者启动输出上的电压转换器以便在5V或3.3V电压下运行。

某些引脚还具有特殊功能:

  • 1.串口:0(RX)和1(TX);串口1:19(RX)和18(TX);串口2:17(RX)和16(TX);
  • 2.串口 3: 15(RX)和14(TX)。用于接收(RX)和发送(TX)TTL串口数据。引脚0和1也与ATmega16U2 USB转TTL串口芯片的相应引脚相连。
  • 3.外部中断:2(中断0)、3(中断1)、18(中断5)、19(中断4)、20(中断3)和21(中断2)。这些引脚可以配置成在低值、上升或下降沿或者数值变化时触发中断。详情请参照attachInterrupt()函数。
  • 4.PWM: 2~13和44~46。为8位PWM输出提供analogWrite()函数。
  • 5.SPI: 50(MISO)、51(MOSI)、52(SCK)、53(SS)。这些引脚支持利用SPI库进行SPI通信。SPI引脚还被引出到ICSP头上,其与Uno、Duemilanove和Diecimila物理兼容。 6.LED: 13。有1个内置式LED连至数字引脚13。在引脚为高值时,LED打开;引脚为低值时,LED关闭。
  • 7.TWI: 20(SDA)和21(SCL)。支持利用线库进行TWI通信。请注意,这些引脚不在与Duemilanove或Diecimila上TWI引脚相同的位置上。

电路板上还有另外2个引脚:

  • 1.AREF. 模拟输入的参考电压。与analogReference()一起使用。
  • 2.Reset. 降低线路值以复位微控制器。通常用于为盾板添加复位按钮。


购买链接:

中文官网:http://alsrobot.cn/goods-722.html

淘宝基地:https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-3667083713.9.KAVizE&id=14850080932

中国创客空间联盟:https://item.taobao.com/item.htm?id=525522029382
