Arduino RGB LED 模块 全彩LED灯 LED流水灯模块 机器人配件

来源: 奥松-Phoebe 2016-2-15 17:14 显示全部楼层 |阅读模式
本帖最后由 奥松-Phoebe 于 2016-2-15 17:14 编辑

产品介绍:

奥松机器人推出的RGB LED 模块 由4个全彩WS2812 RGB LED组成。通过单片机,可以单独控制每个LED。通过混合不同量的红,绿,蓝,调整其亮度和创造任何颜色。通过3P传感器连接线可以直接插接到Arduino传感器扩展板上通过Arduino uno 控制器编程方便使用。此款产品数据接口采用防插反插头,接口两侧分别有字母“D”代表信号类型为数字信号,和 “RGB”标识代表模块类型,特设4颗M3固定安装孔,调节方向与固定方便易用,美观大方。电路正确连接后模块LED交替发出七彩光。

产品图片:

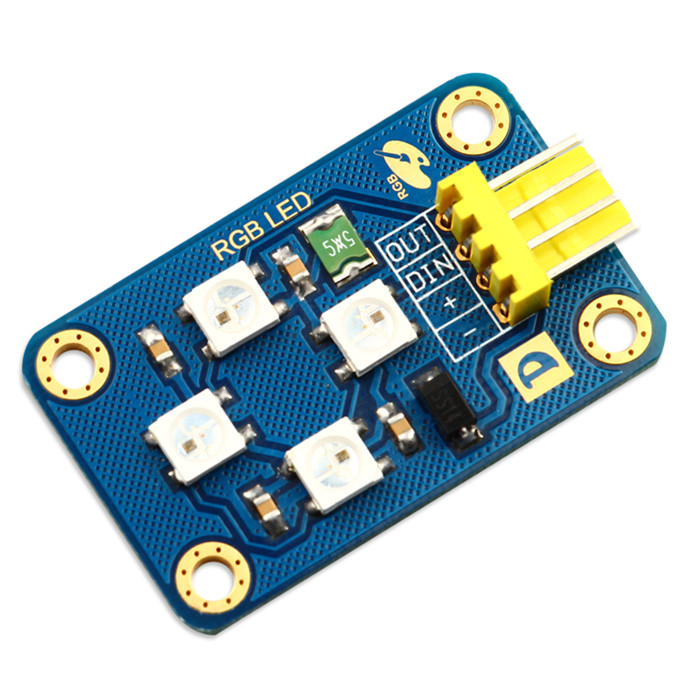

RGB LED模块 特设4颗M3固定安装孔,调节方向与固定方便易用


接口采用防插反插针,防止非专业人员误操作

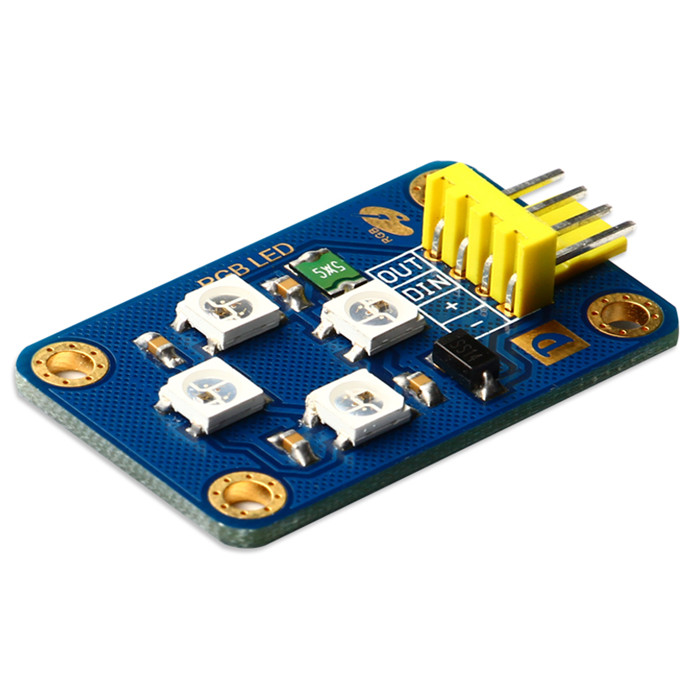

特设4颗M3固定安装孔,调节方向与固定方便易用,美观大方。

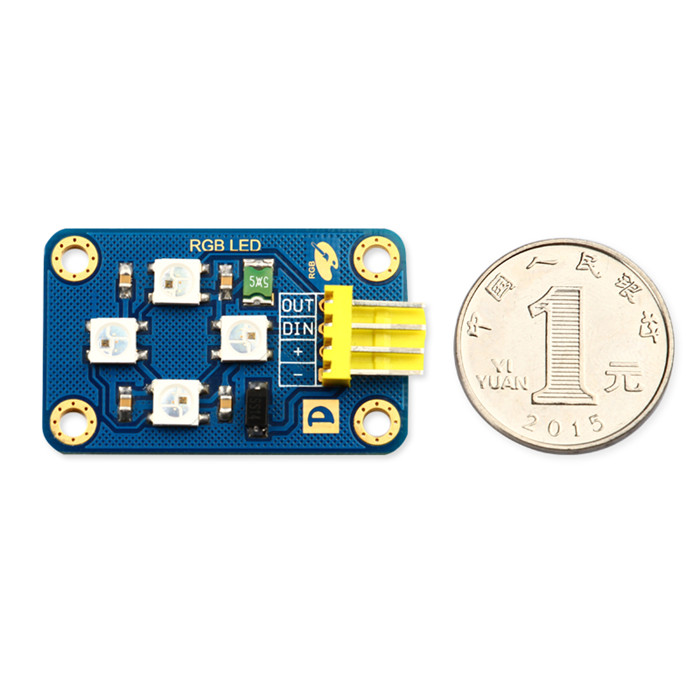

RGB LED模块 实物与硬币对比图体积小,使用方便

产品接线图:



DIN引脚接到控制器的D4口,+和-分别接到电源的+5V和GND

产品参数:

1.产品名称:RGB LED模块

2.产品货号:RB-02S092

3.输入电压:3.3V-5.5V

4.工作电压:5V

5.数据类型:数字输入

6.尺寸:40mm x 25mm

7.定义:OUT :级联引脚 DIN:信号引脚 +:电源正极 -:电源地


回复

使用道具 举报

大神点评2

delta3d 2017-2-18 02:14 显示全部楼层
有没有介绍这个模块具体使用的例子,我点亮就1个灯珠亮
