Arduino 条形LED模块 10段条状数码管 发光模块 梯度显示 短光条

来源: 奥松-Phoebe 2016-1-30 16:43 显示全部楼层 |阅读模式
产品介绍:

哈尔滨奥松机器人科技有限公司最新推出10段条状数码管模块,此产品由一个10段的条形的LED和一个LED控制芯片MY9221构成。该模块采用沉金工艺,外观更加美观,同时采用防插反接口,操作更加安全,插口一边有大写字母I表示采用IIC协议通信,只用两个IO口就可以实现对数码管的控制, 另一边是条形LED图标标志。

此产品可以应用在电池剩余电量,水位显示,音乐律动和其他需要梯度显示的地方,10段LED的颜色为1段红色,1段黄色,和8个普通绿色。


产品图片:

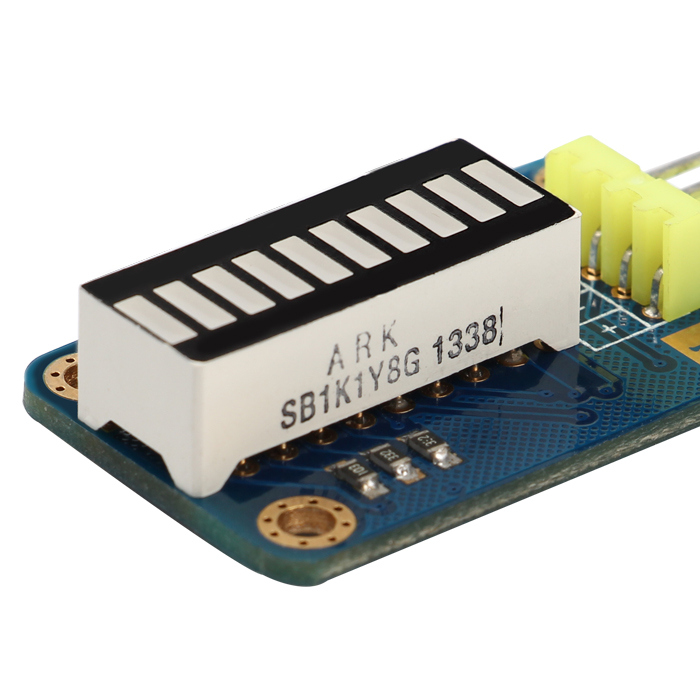

10段条状数码管模块采用沉金工艺,外观更加美观

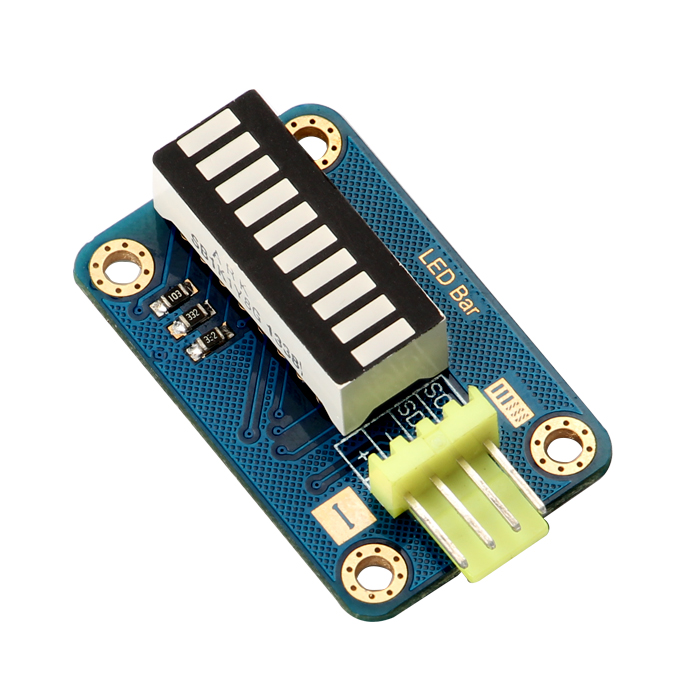

产品更新添加图形记忆标识,可直观识别

10段LED梯度显示,LED的颜色为1段红色,1段黄色,和8个普通绿色


沉金工艺 做工精良 四个螺丝固定孔位安装更牢靠


产品接线图:

产品实物链接图:SCL引脚接到控制器的A5口, SDA引脚接到控制器的A4口。+和-分别接到电源的+5V和GND。


产品参数:

1. 产品名称:条形LED

2. 产品货号:RB-05L022

3. 工作电压:3.3V/5V

4. 数据类型:数字输入

5.尺寸大小:40mm x 25mm

6.重量大小:6g

7.通信协议:IIC 84.引脚定义:

(1)SCL:IIC时钟信号引脚

(2)SDA:IIC数据信号引脚

(3)-:电源地

(4)+:电源正极
